งานเจาะสำรวจ Soil Investigation

การเจาะสำรวจชั้นดินเพื่อการออกแบบโครงสร้างฐานราก

บทนำ
การเจาะสำรวจข้อมูลของชั้นดินจากชั้นผิวดินลึกลงไปในระดับที่ต้องการ เป็นสำรวจข้อมูลดินทั้งงานสนามและงานทดสอบห้องทดลอง งานสนามจะประกอบไปด้วยขั้นตอนการจัดเก็บตัวอย่าง (Soil Sampling) และ การทดสอบตอกทะลวงแบบมาตรฐาน (standard penetration tests)

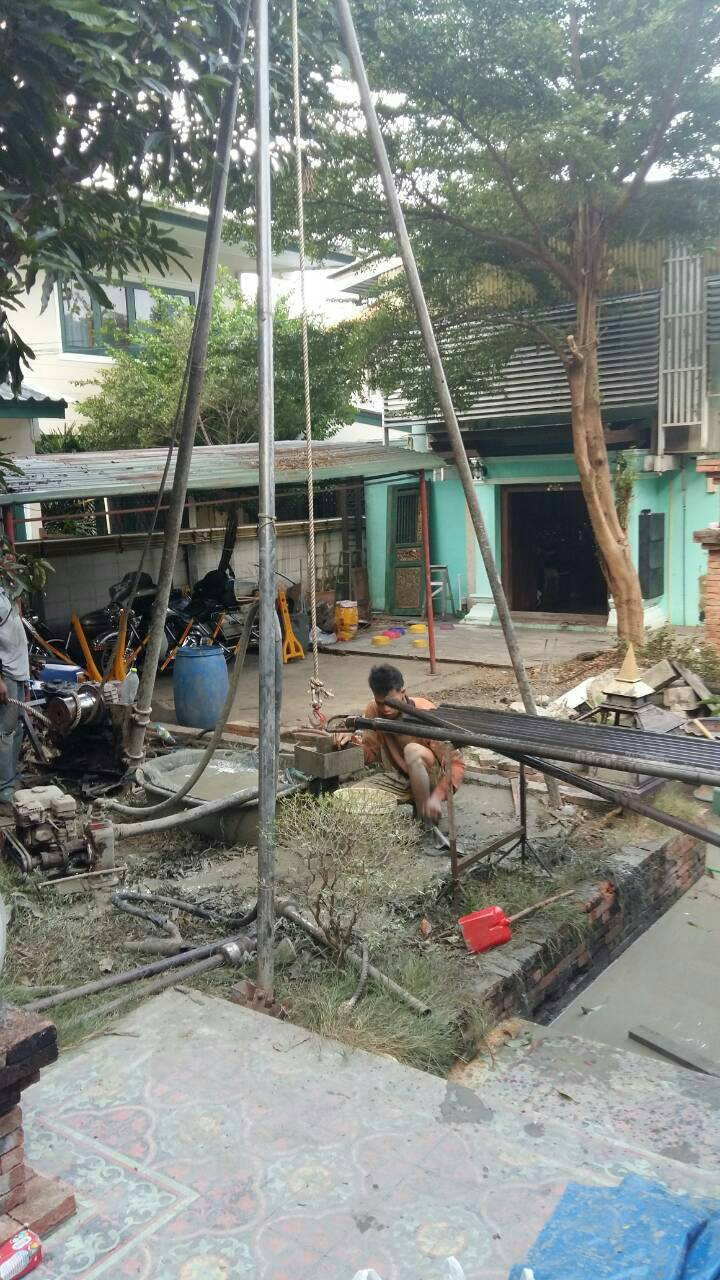

อุปกรณ์

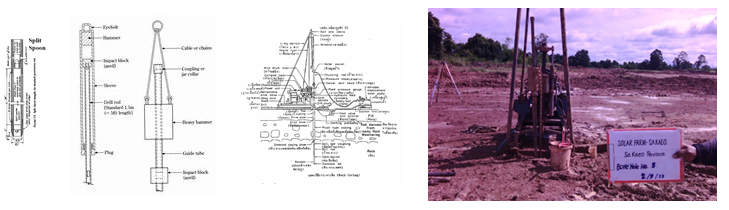

56478

เครื่องเจาะสำรวจแบบหัวหมุน(Rotary Boring Machine) (see Fig.1)
ก้านเจาะ (Drill Rod)
เครื่องสูบน้ำ (Water Pump)
กระบอกเก็บตัวอย่างแบบบาง (Thin wall Sampler Ø 75 mm. x 750 mm.
ชุดทั่งตอกและเหล็กนำ (Drive Weight 140 lbs)

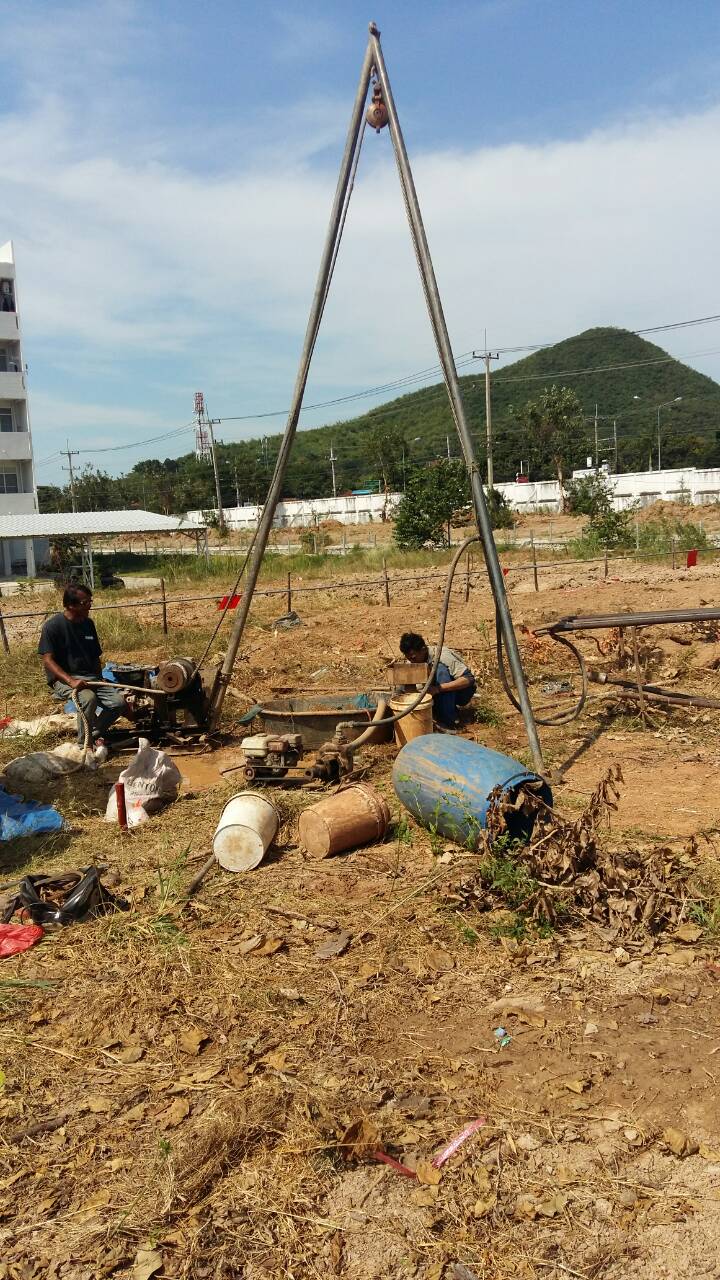

โครงสามขา
กระบอกผ่า Ø 1 ½ ”
ก้านเจาะพร้อมข้อต่อ (Casing)
และอุปกรณ์ช่วยอื่นๆ เช่น ค้อน,ประแจ

ขั้นตอนการทำงาน

การเจาะหลุมเจาะปฏิบัติการโดยใช้ชุดเครื่องเจาะแบบหัวหมุน และปรับระยะอุปกรณ์การเจาะต่างๆให้เรียบร้อย
การเจาะหลุมเจาะในชั้นดิน จะใช้ท่อกันดินขนาดพอเหมาะเส้นผ่าศูนย์กลางประมาณ 7.5-10 ซม. การเจาหลุมเจาะจะใช้การเจาะแบบฉีดล้างเป็นหลัก ในระหว่างทำการเจาะลึกลงไปจะทำการป้องกันหลุมเจาะไม่ให้ถล่ม.

การเจาะสำรวจชั้นดิน จะหยุดการเจาะก็ต่อเมื่อพบอย่างใดอย่างหนึ่งตามรายการดังนี้.

ได้ตามความลึกที่ต้องการตามที่ระบุไว้(จากเจ้าของงาน)

ชั้นหิน หรือกรวด หรือ ชั้นดินแข็งมาก

Standard Penetration Test (SPT) มากกว่า 50 Blows /6″ หรือค่า SPT รวมกันมากกว่า 100 Blows ในกรณีที่วัดเป็น Partial Increment (คือวัดค่าได้ 100 Blows ในขณะที่ตอกกระบอกผ่าจมดินได้ไม่ถึง 18 นิ้ว) หรืออย่างใดอย่างหนึ่ง

เก็บตัวอย่างชั้นดินที่ทุกๆ 0.5m.ในระยะ3.00 ม.แรกและหลังจากนั้นจะเก็บตัวอย่างที่ทุกๆ 1.50 ม. จึงถึงระดับดินลึกที่ต้องการ โดยใช้กระบอกเก็บตัวอย่างแบบบาง.
ทดสอบการทะลุทะลวง แบบมาตรฐาน ( Standard Penetration Test (SPT)) จะทำการทดสอบที่ระยะทุกๆ 0.50 ม. ในระยะ3.00 ม.แรก หลังจากนั้นทดสอบอีกที่ทุกระยะ 1.5 ,จึงถึงชั้นดินที่ต้องการ.
การวัดระดับน้ำใต้ดิน จะทำหลังเจาะหลุมเจาะเรียบร้อย 24 ชม.
การทดสอบตัวอย่างดินที่เก็บจากสนามจะทำการทดสอบตัวอย่างในห้องทดลองดังต่อไปนี้

สำหรับดินประเภท Cohesive soil	สำหรับดินประเภท Cohesion less soil
ทดสอบการร่อนตะแกรง (Sieve analysis)	ทดสอบการร่อนตะแกรง (Sieve analysis)
ทดสอบ Atterberg Limits (เลือกทดสอบ)	ทดสอบ Atterberg Limits
ทดสอบหน่วยน้ำหนัก	ทดสอบหน่วยน้ำหนัก
ปริมาณความชื้น	ปริมาณความชื้น
ทดสอบ Unconfined (สำหรับดินเหนียวที่ต้องการทดสอบ-option)

สรุปผลรายงาน
รายงานผลการเจาะสำรวจชั้นดินจะรางานผลต่างๆ ประกอบไปด้วยดังนี้:

วิธีการและขั้นตอนการเจาะ, การเก็บตัวอย่างในสนามและการทดสอบในห้องทดลอง.	กราฟแสดงชั้นดินและคุณสมบัติต่างๆ (Boring Log)
สรุปผลข้อแนะนำกำลังต้านทานของดินในส่วนโครงสร้างของฐานรากตื้น,เสาเข็มตอก และเสาเข็มเจาะ	สรุปผลการทดสอบในห้องทดลองต่าง
ตำแหน่งที่ตั้งสำหรับเจาะสำรวจ	รายการคำนวณ และ ทฤษฏี
